用途与特点


       PL系列配料控制器可用于PLD800，PLD1200，PLD1600，PLD2400型或类似的混凝土配料机，能按配方设置自动完成砂石、水泥等较多四种的配料工作。该控制器采用电脑称重进行自动控制，并可进行手动操作。电脑秤采用国际上先进的微电脑技术，集称重显示器与配料控制器于一体，因此具有体积小、功能全。配料精度高、抗干扰性能强、对外界环境适应性强、物料配比可随意调整、操作简单等优点。并具有如下特点:

　　1.动态零位跟踪。在用户启动配料后自动进行零位跟踪，可 限度的保证称重系统的精度。

　　2.过冲量自动测定和修正。在 配料过程中，过冲量的值无法确定而设为零时，控制器白动进行过冲量测定，以保证本次配料精度，并在以后的配料过程中均进行过冲量的修正使配料精度保持 状态，整个过程无人工干预。

　　3.主辅两个LED数码显示窗，实时显示配料的累计重量和每种配料的净重量。

　　4.所有参数的输人均通过面板按键输入，并存储于存储器中，且具有断电不丢失功能。对于重要的系统参数，设有密码保护。

　　5.校秤方式采用软件全数字式自动调校秤方式。

　　6.对于不同结构的配料机采用不同的配料方式。对于皮带机送料的配料机采用过冲量自动修正的配料方式，对于气动门控制送料的配料机采用粗精计量的方式进行配料。

　　7.所有操作开关均采用隔离电信号，具有很好的安全性。

　　8.配方管理功能，能方便的进行9种配方的保存和提取以及自动保存当前使用的配方。

　　9.完善的保护和故障诊断功能，可方便的提示故障内容和排除方法。

　　10.采用微电脑控制，可以方便的构成更大的控制系统。


　　技术规格


　　2 .1称重部分


　　传感器类型和称重范围

　　对于杠杆变力矩结构的配料机:

　　PL800型、PL1200型、XYL--5000 kgx1

　　PL1600型  XYL--800kgx1

　　对于三个吊点直接传递力矩结构的配料机:

　　PL800型、PL1200型、XYL--l000kgx3

　　PL1600型、PL2400型、XYL--2000kgx3

　　 （若有特殊型号，以机器容量为准)

　　激励原          恒压DCI2V

　　称重范围        3000kg

　　(若有特殊型号。以机器容量为准)

　　标秤精度＜±0。05%

　　配料梢度＜±2%

　　配料种类数4种

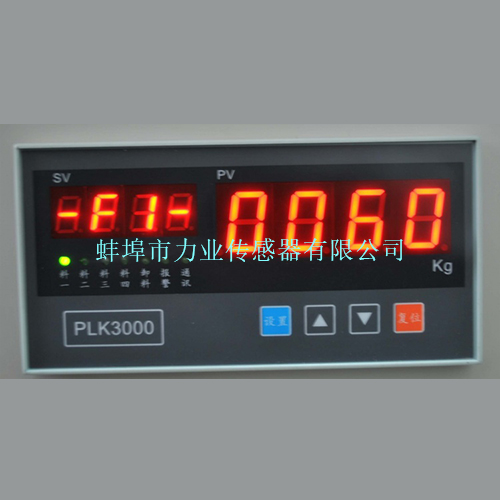

　　2.2显示部分


　　显示方式4位七段LED高请晰高亮稳定的数码管显示

　　重量显示主，辅显示窗，分别显示累计重量和配料重量

　　有效显示范围     0--9999kg

　　显示增量          0.01kg, 0.1kg. Ikg

　　工作状态指示配料l-4. 卸料，报等.通讯((LED指示灯)


　　2.3输出控制


       配料               配料1一4控制端

       卸料               卸料控制端

       控制类型         顺序式，严禁l路以上导通

       过载保护         以机器空气开关型号为准


      2.4输入电源


      输人电压          三相三线供电制，三相380V+保护地

                           额定电压380V土10%.  50HZ

      输入功率           PL800型、PL1200型:   7.5kw

                           PL1600型、PL2400型: 11kw

                           (若有特殊型号，以机器总负荷为准)

     2.5工作环境要求

      温度                一5℃--50°C

      湿度                <90﹪(无凝结水)

      环境条件           避免雨淋、日晒及附近有较大冲击、振冲击

　   其它                 禁止用水及共它污物喷洒
